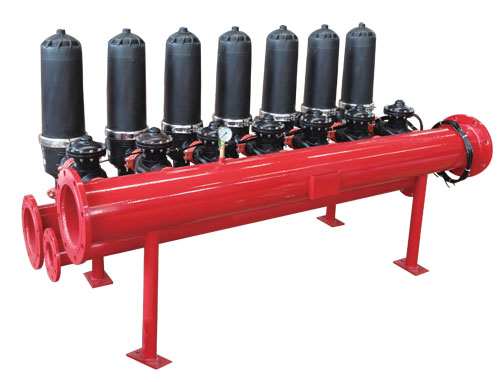

一、?? 設備工作原理

?

安徽華強環?？萍加邢薰旧a的盤式過濾器的核心技術在于采用了盤片式過濾機理：通過互相壓緊的表面刻有溝紋的塑料盤片實現了表面過濾與深度過濾的結合；通過巧妙設計的過濾裝置實現了過濾、反洗、自動切換，循環往復的工藝過程。

1.盤片過濾原理：

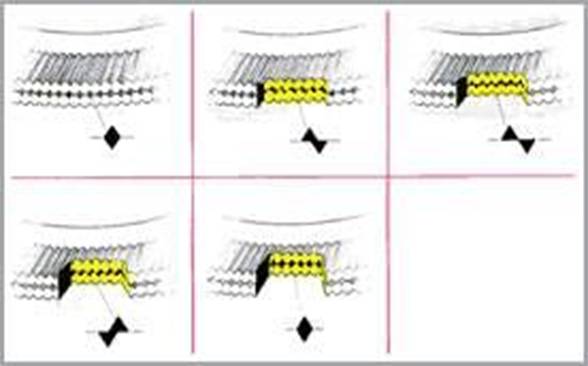

過濾盤片表面刻有細微溝紋，相鄰盤片溝紋走向的角度不同，因而彼此形成許多溝紋交叉點（見圖1-5）。不同規格盤片其溝紋交叉點的個數也不相同，從12-32 個不等，這取決于盤片的過濾精度。這些交叉點構成大量的空腔和不規則的通路，從而導致紊流與顆粒間的碰撞凝聚，使其更容易在下一個交叉點被攔截，因此即使一些顆粒從最初的交叉點漏過，最終仍會被后面的交叉點攔截。

當盤片之間的溝紋累積大量雜質后，過濾器裝置通過改變進出水流方向，自

動打開壓緊的盤片，并噴射壓力水驅動盤片高速旋轉，通過壓力水的沖刷和旋轉

的離心力使盤片得到清洗。然后再改變進出水流向，恢復初始的過濾狀態。

?

2.過濾過程

?

(????????? 1) 盤片被彈簧力和壓蓋內外壓差

形成的壓緊力而緊密的過濾元

件，防止水中雜質穿透；

(?????????? 2) 原水進入過濾器并穿過過濾

元件；

(?????????? 3) 水中懸浮雜質被攔截在盤片

外部和盤片間。

?

?

?

?

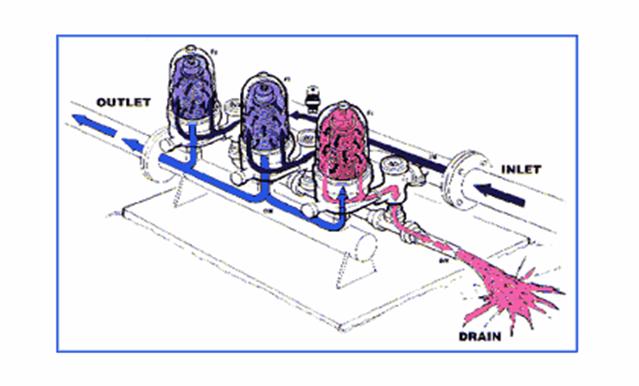

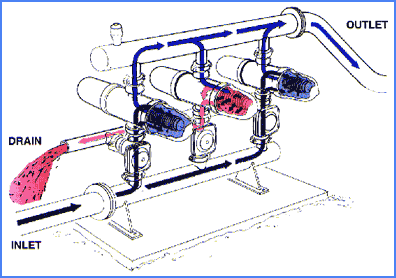

3. 反洗過程

控制器發出信號關閉進水，打開排污，此時

(1)?? 其它過濾單元過濾后的清水從相反

的方向進入該反洗的過濾器的出水口；

(2)?? 橡膠錐斗的裙翼被水的壓力打開，

水流只能進入3 個反洗管；

(3)?? 壓力水從安裝在反洗管上噴嘴噴出；

(4)?? 反洗管中的壓力水同時也進入活塞蓋，

推動壓蓋向上，松開被其壓緊的盤片;

(5)?? 沿切線方向噴射的水流驅動松開的盤

片快速旋轉，同時沖刷走攔截的雜質；

(6) 反洗水攜帶沖刷下來的雜質從排污口排走；

?

?

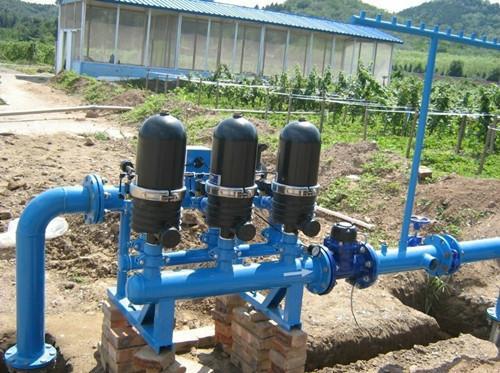

二、過濾設備運行模式

1. ??2″濾頭過濾器的運行模式

過濾過程：原水通過進水管和2×2″反洗閥，進入2″過濾頭穿過過濾盤片，清水從出水管路供給用戶。

?

?

反洗過程：

(1) 當啟動反洗的壓差或時間任何一個設定的條件達到時，控制器就發出一個啟動反洗的電信號；

(2) 電磁閥接到電信號后，發送水壓信號至反洗閥，使其從過濾狀態切換至反洗狀態。此時第一個反洗的過濾器靠其他過濾器的濾后清水經出水管路進入反洗，反洗過程大約15 秒左右（根據設置），反洗污水則經排污管路被排出。

(3) 第一個過濾頭的反洗結束時間到達時，控制器終止加給該電磁閥的反洗信號，反洗閥切換回到過濾狀態，過濾芯壓蓋靠彈簧力重新壓緊疊片，第一個反洗的過濾器又回到過濾狀態。第2 個反洗過濾器及該系統其后的過濾器都經過同樣的運行程序，順次完成反洗，每兩個過濾器的反洗間隔數秒鐘（根據設置）用于維持系統壓力。在所有過濾器完成反洗后，系統又回到初始過濾狀態。

?

2.??????? 3″濾頭過濾器的運行模式

過濾過程：原水通過進水管和3″×2″ 反洗閥進入3″過濾頭，穿過過濾盤片，清水通過出水管路供給用戶。

反洗過程：

(1) 當啟動反洗的壓差或時間任何一個設定的條件達到時，控制器就發出一個啟動反洗的電信號；

(2) 電磁閥接到信號后，發送水壓信號至反洗閥，使其從過濾狀態切換至反洗狀態，此時第一個反洗的過濾器靠其他過濾器的濾后清水經出水管路進入反洗，反洗過程大約15 秒左右（根據設置），反洗污水則經排污管路被排出。

(3) 第一個過濾頭的反洗結束時間到達時，控制器終止加給該電磁閥的反洗信

號，反洗閥切換回到過濾狀態，過濾芯壓蓋靠彈簧力重新壓緊疊片，第一個反洗的過濾器又回到過濾狀態。第2 個反洗過濾器及該系統其后的過濾器都經過同樣的運行程序，順次完成反洗，每兩個過濾器的反洗間隔數秒鐘（根據設置）用于維持系統壓力。在所有過濾器完成反洗后，系統又回到初始過濾狀態。

?

三、設備基本參數

運行壓力：0.25-0.8Mpa

反洗壓力：0.15-0.6Mpa

工作溫度：〈700C

PH:：4-13

材質： ?過濾頭本體：增強聚酰胺

過濾盤片：聚丙烯塑料

管架：不銹鋼

閥門：2″ 銅/增強聚酰胺3″ 鑄鐵

接口：系統進出口：標準法蘭4″、6″、8″，見對應設備外形尺寸圖

系統排污口：標準法蘭3″

反洗水流量：8m3/h

反洗水體積：33L/過濾頭2″

過濾等級：50-200μ

?

四、調試前準備：

1. 檢查進出水管連接是否正確；

2. 檢查反洗排污管連接是否正確；

3. 檢查系統排氣裝置是否安裝正確；

4. 檢查控制器及信號管路是否安裝正確；

5. 檢查控制器的電源是否正確（220V/50Hz）；

6. 檢查進出水壓差開關是否連接正確；

進水：高壓端與儀表中心的孔道（HP）連接

出水：低壓端（LP）

7. 閱讀控制器說明書，按要求步驟設置如下參數：

(1) 系統含有過濾頭的個數？

(2) 是否含有主閥（總出水管路上的背壓閥）

(3) 是否含有延時閥（一般應選“否”）

(4) 是否設置流量計（一般選）

(5) 是否選報警（一般選）

(6) 工作周期（1-9999 分鐘，根據水質及運行條件）

(7) 兩個過濾頭反洗間隔時間（3-99 秒，一般選5）

(8) 反沖洗時間（一般2-240 秒）

(9) 壓差計設置

a. 設壓差計穩定信號的時間（2-30 秒）

b. 不間斷循環沖洗的最大次數（通常取4 次，如果超過4 次循環沖洗不間斷，則系統報警將啟動）

(10) 主閥延時（0-99 秒，有主閥時，這個時間是主閥啟動和第一個沖洗閥啟動的間隔時間）

?

五、啟動運行

?

1. 關閉出水閥，打開進水閥，確認進水壓力不低于0.25Mpa 以確保有足夠的反洗水壓力；

2. 強制系統反洗，直至出水清澈。強制反洗可從控制器指令或手動控制電磁閥實現，手動控制的方法為：旋轉電磁閥上的控制螺鈕1/4 圈，反洗至少20 秒；

3. 慢慢開啟出水閥，確認出水壓力不低于0.15Mpa.

?

六、故障檢查與排除

?

?

七、系統日常維護

?

1. 每周維護

(1) 水壓、進水、出水及壓差是否符合設計要求

(2) 系統有無泄漏

(3) 反洗控制器是否正常

(4) 清洗壓力水源過濾器

?

2. 每月維護

(1) 運行并檢查壓差啟動反洗是否正常

(2) 檢查并維護電磁閥

(3) 檢查并維護反洗閥

(4) 檢查出水壓力和排污壓力（反洗時）

(5) 反洗剛結束后，打開一個過濾頭的蓋子，檢查盤片是否清洗干凈了

?

3. 每季維護

(1) 打開所有過濾頭，檢查部件是否正常，必要時更換活塞密封圈

(2) 以硅油潤滑活塞O 型圈

(3) 確保盤片在清潔狀態，如有污垢，在酸液中浸泡清洗。

?

4. 設備準備：排空過濾器和系統內積水

5.盤片拆裝和清洗步驟：

(1) 擰開過濾芯上蝴蝶母

(2) 拆去芯上壓蓋

(3) 撤去盤片組，放在藥液中浸泡清洗，建議用繩子把每組盤片栓起來，防止混亂

(4) 用清水沖器盤片，然后重新裝在過濾芯上

?

?

八、故障處理：

?

?

一個或多個過濾頭反洗不啟動的原因：

?

拆開反洗閥上接自電磁閥的水壓信號管并檢查

↓

┌──有無來自電磁閥的水壓信號──┐

無??????????????????????????????? 有

↓??????????????????????????????? ↓

問題出在控制系統而不是閥門????????????? 控制系統無問題

↓? ??????????????????????????????↓

┌─檢查控制水源水壓─┐??????????? ┌─閥門是否動作─┐

無??????????????????? 有??????????? 否???????????????? 是

↓??????????????????? ↓??????????? ↓???????????????? ↓

查原因并解決??????? 手動操作電磁閥?? 更換閥門 ?????????過濾芯打不開

↓?????????????????????????????? ↓

┌──有無水壓信號─┐?????????????????? 過濾頭泄漏

無????????????????? 有?????????????????????? ↓

↓????????????????? ↓

更換電磁閥???????? 電氣故障下圖處理? 拆開過濾頭檢查O型圈及活塞內壁

↓

┌──密封是否完好──┐

是??????????????????? 否

↓??????????????????? ↓

更換濾芯支架????????????? 更換密封圈

?

?

?

?

?

過濾頭反洗不停止的原因：

?

?

拆開反洗閥上的水壓信號管并檢查

↓

┌────有無水壓信號────┐

無??????????????????????????? 有

↓??????????????????????????? ↓

閥門無動作???????? ┌──用萬用表測量電磁閥電壓─┐

↓???????????? 無??????????????????????????? 有

┌──有無異物卡住─┐???? ↓??????????????????????????? ↓

無????????????????? 有? 更換電磁閥??????????????? 問題在控制器

↓????????????????? ↓

更換反洗閥門???????? 清理/修復
